Integrierte Kontrolle für die Verarbeitung von Schwerschrott

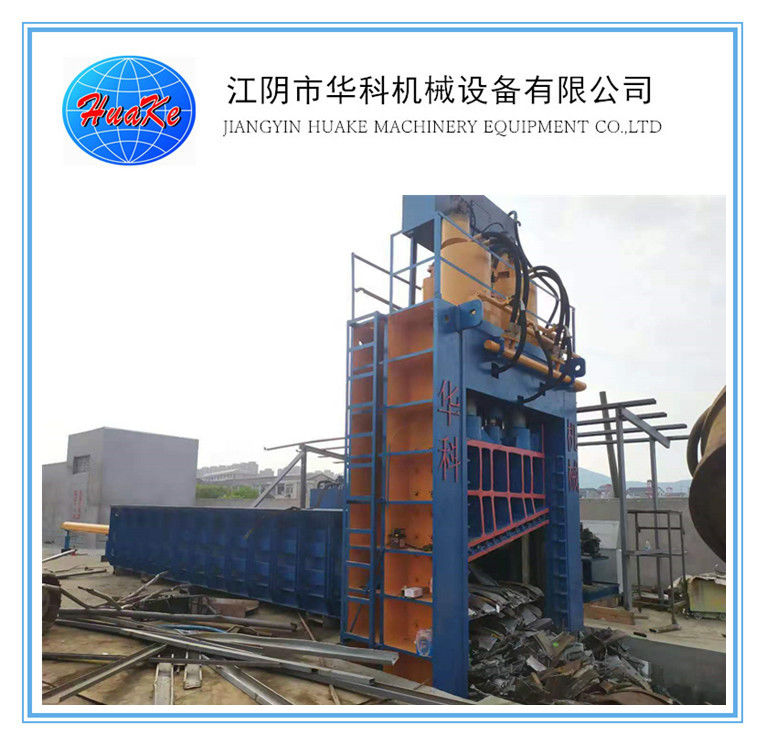

DieQ91Y-630W PLC-gesteuerte hydraulische Schrottmetallscherekombiniert hydraulisches Schneiden, Materialhalten, Rückschieben und Längeneinstellung in einem Steuerungssystem.

Die zur Verfügung gestellte Spezifikation identifiziert einePLC der Omron CP1E-Serie, XINJIE Text-Display, Omron Grenzschalter, Delixi elektrische Komponenten und Yicheng Magnetventile.

Die Maschine unterstützt auch die Fernbedienung, so daß die entsprechenden Bewegungen von einer geeigneten Betriebsposition aus gesteuert werden können.

Hauptkonfiguration der Hydraulikleistung

Die Maschine verwendet drei Hauptelektromotoren.

Das hydraulische System wird von drei A4V-250-Pumpen angetrieben.

Der dokumentierte Betriebsdruck der hydraulischen Anlage beträgt nicht mehr als 25 MPa. Der Wert von 31,5 MPa bezieht sich auf den Nenndruck der Pumpe und darf nicht als normaler Betriebsdruck dargestellt werden.

Wasserkühlkreislauf

Das Q91Y-630W verfügt über eine Wasserkühlcirkulationsanlage.

Die Kühlkonfiguration umfasst:

• 65-125A-2.2 Umlaufpumpe
• 2.2 kW Pumpenleistung
• Nenndrehzahl 1450 Rpm
• Nenndurchfluss von 200 L/min
• 0.63MPa Nenndruck
• BB60H-20 Wasserkühler

Die gesamte installierte Systemleistung beträgt 137,2 kW, wobei die drei Hauptmotoren mit einer Leistung von 45 kW mit der Kühlpumpe mit einer Leistung von 2,2 kW kombiniert werden.

Koordinierte Maschinenbewegungen

Das Steuerungssystem steuert mehrere hydraulische Aktionen:

1. Materialzufuhr zum Hinterzylinder
2. Materiallänge-Positionierung
3. Hydraulische Halterung
4. Bewegung des Scherenzylinders
5. Zylinderrückgabe
6. Wiederholte Schnittfolge

Dieser koordinierte Betrieb eignet sich besser für die industrielle Schrottverarbeitung als für Geräte, bei denen jede Bewegung unabhängig voneinander gesteuert werden muss.

Das Dokument unterstützt PLC und Fernbedienung, beschreibt das System jedoch nicht als vollständig unbemannte automatische Linie.

Elektrische Anpassung

Die elektrische Norm ist:

380 V, dreiphasig, 50 Hz

Das Dokument besagt, dass andere Leistungsspezifikationen angepasst werden können. Kunden sollten vor der Produktion lokale Spannung, Frequenz, Phasenanforderungen und anwendbare elektrische Standards angeben.

Geeignete Benutzer

Diese Konfiguration ist relevant für:

• Schrottrecyclingwerften
• Stahlwerke
• Gießereien
• Anlagen zur Herstellung von Stahl
• Anlagen zur industriellen Metallverwertung

Das PLC-System, die Fernbedienung, die hydraulische Antriebseinheit und der Kühlkreislauf arbeiten zusammen, um das wiederholte Schneiden von schwerem Schrott zu unterstützen.Stahlfestigkeit, Verlademethode und erforderliche Verarbeitungsleistung.
